КБ-573 Partition II

Как обычно, всем привет! На сегодня у нас продолжение обзора КБ-573.

И так, в этот раз мы рассмотрим его кабину, ОПУ и стрелу. Поехали!

Кабина машиниста КБ-573 - боковая выносная, схожа с кабиной КБ-674, но имеет отличия. В ней расположены органы управления краном, такие как: 3 командоконтроллера (1й отвечает за поворот, 2й - за передвижение каретки; 3й - за основной подъем), педали для тормоза поворота и звонка, шкаф управления.

Кабина встречает нас теплом и уютом :)

И таким прекрасным утренним видом)

1й и 2й командоконтроллеры:

3й командоконтроллер:

Педали для тормоза поворота и звонка:

Указатель вылета крюка/каретки:

Указатели числа оборотов барабанов грузовых лебедок:

...

Вольтметр:

...

Кнопки управления второй лебедкой подъема:

Тумблеры - освещение кабины, габаритные огни и печь:

Остальные тумблеры:

...

Тумблер прожектора стрелы:

ОПУ КБ-573 - состоит из: нижней (неповоротной) рамы, верхней (поворотной) секции и ОПК. На нижней секции находятся: 4 фланца для крепления к башни (снизу) и нижний фланец Опорно Поворотного Круга (сверху). На задних поясах верхней секции есть специальные балансиры, которые предназначены для выдвижения верхней части крана по поясам монтажной стойки (вверх) при монтаже и (вниз) при демонтаже. На верхней секции расположены: кабина управления, магнитоконтроллеры, механизмы поворота, блоки канатов, направляющие для задвижки секций башни во время ее наращивания, ОГП и барабан для его троса. Также к ней крепятся противовесная консоль, оголовок и стрела.

Балансиры:

Кабина:

Щиты с контакторами:

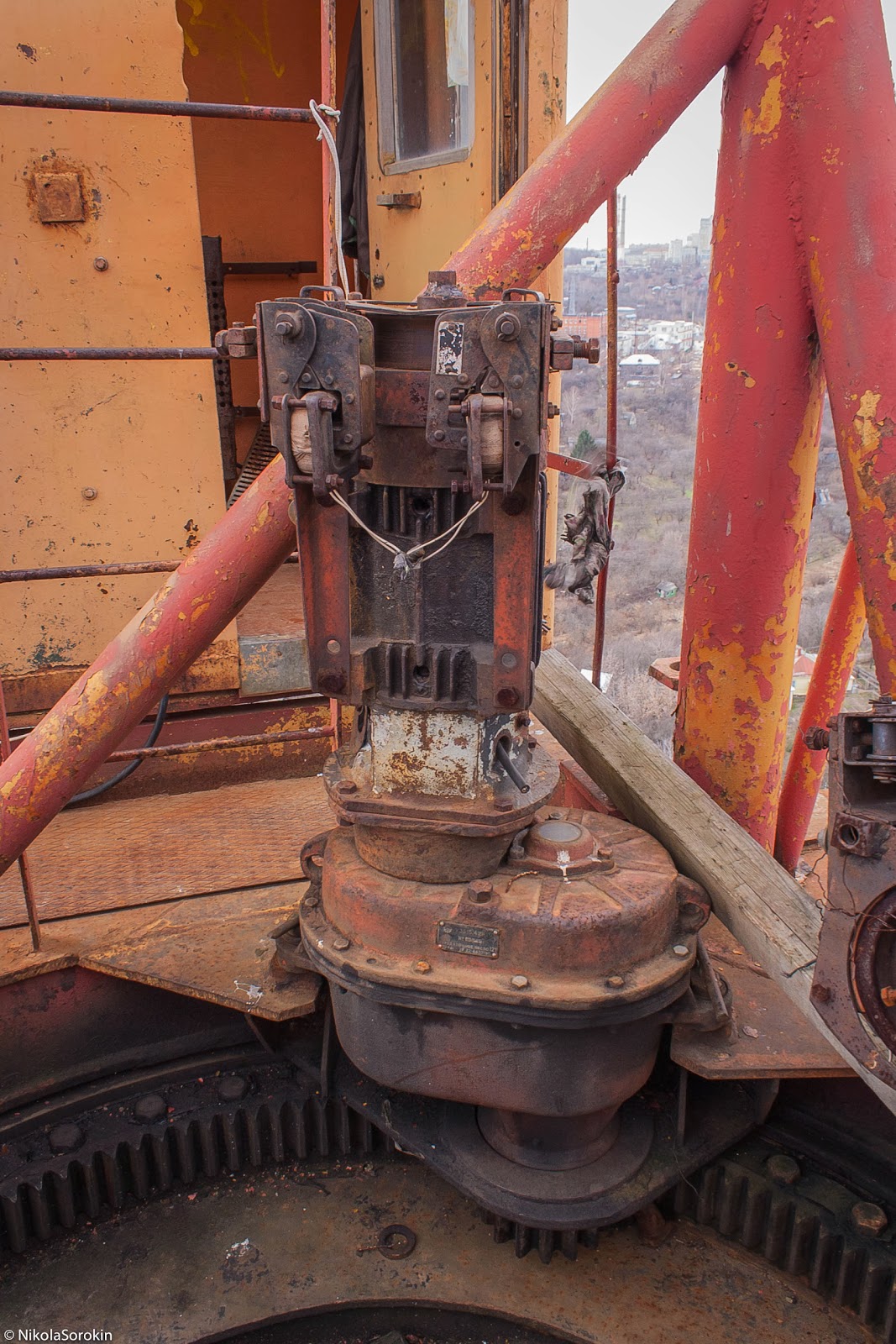

Электродвигатель для поворота:

Датчик азимута:

Блоки:

Барабан тля троса ОГП:

Противовесная консоль:

Оголовок:

Лестница для обслуживания канатных блоков:

Фланец:

Стрела КБ-573-состоит из корневой секции, промежуточных и оголовка. Выполнена она в виде фермы, которая изготовлена из двух нижних направляющих (сваренных из 2-х L-образных уголков), верхнего паяса и раскосов. Крепления фланцевые аналогичные башенным. В корневой секции расположена кареточная лебедка. Сама каретка передвигается по стреле за счет роликовых тележек.

Лебедка для передвижения каретки:

Тележки на роликах для передвижения каретки по стреле:

На этом мы закончим нашу 2-ю порцию рассказа про этот кран :)
